平行梁式称重传感器如何安装
发布时间：2018-11-07点击率：3338
平行梁式称重传感器是最常见也是应用最广泛的称重传感器之一，是电子秤必不可小的部件。

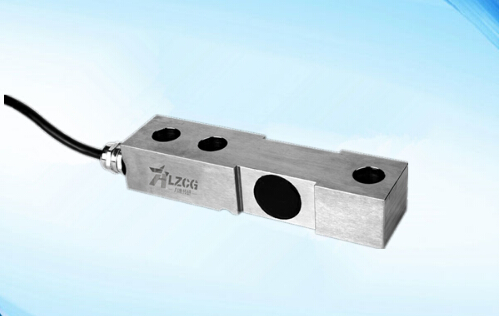

平行梁式称重传感器一般为小量程传感器，小到几克、几十克，大到几百公斤，一般为铝制传感器，也有部份钢制传感器。平行梁式称重传感器精度高、重复性好，被广泛应用于各种称重设备。平行梁式称重传感器为长条形四方块状，胶密封结构，如下图：
上图中，中间部份为胶密封部份，应变片便贴于此，在外力的作用下使弹性体产生形变，使贴于此处的应变片也同时变形而产生阻值变化，再通过相关电路输出相应的毫伏电压信号。

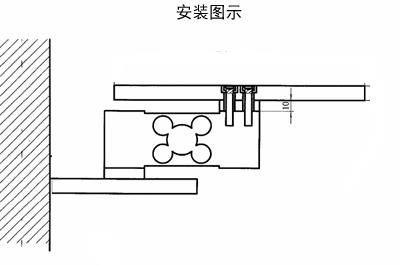

安装使用过程中，外力应作用于胶密封左端带螺纹孔平面处，胶密封部份不能施加压力。左端螺纹孔平面处用来固定秤面，适当垫高，以避免秤台接触到胶密封处。胶密封右端螺丝孔底部用来固定传感器本身。此处也须垫高，使传感器左端悬空以预留形变空间，见下图所示：
