高精度测力传感器结构与使用方法
发布时间:2022-08-04点击率:5489

高精度测力传感器作为称重计量的中心元件,从小到mg到几千吨的称重场所都有运用。称重传感器分很多品种型号,但实践应用中最多的是电阻应变式称重,应变片是称重传感器的中心单元,弹性体是根底组成局部.称重传感器按构造类型分主要有:


高精度测力传感器,可用于称重,测力场所,受力方向为拉压双向,S行双连孔式传感器量程范围普通在1Kg到30t,这种称重传感器抗偏,抗侧才能较强。

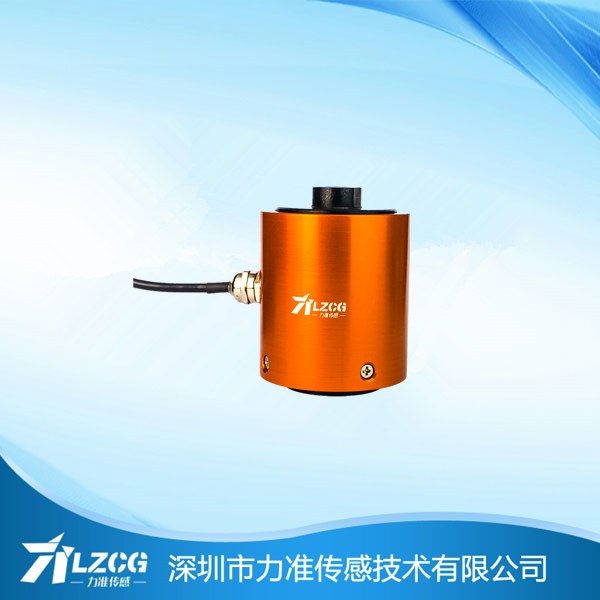

柱式传感器,可用于各种称重,测力场所中,受力方向为单向压式受力,柱式传感器的丈量范围都很大,普通在1t~3000t,它刚性好,抗过载才能强,加工也简单,重量也比拟轻。


轮辐式传感器,其构造高度低,用于各种称重,力值丈量控制场所,受力方向为拉压双向,当S型量程拉压满足不了时,选择轮辐传感器是一个很不错的选择。轮辐式传感器量程在200kg~1000t,由于构造的对称性,所以可以接受大的侧向力,由于它有较大的滞后误差,很多场所都被桥式传感器所取代。


桥式传感器,其特殊构造,常用在汽车衡,地磅,天车秤等场所,受力方向为压向受力,桥式传感器的弹性体外形象桥,因而得得名。桥式传感器精度高,标定便当,普遍应用于汽车秤跟平台秤等多个场所。


柱环式传感器,受力构造为压式受力,常用在各种大型料仓称重,公路检重,柱环式传感器由于自身的构造特性目前大多仅用于丈量拉力,其精度普通在0.03到0.05之间。

剪切梁式传感器,条形单梁构造,受力方向为压向受力,常用在各类称重系统中,其模块构造更为经典,常用于各种料罐,反响釜,平台秤称重系统中。剪切梁式传感器运用剪切原理制造而成,精度跟稳定性都很高,普通都不需求要线性补偿都能到达请求。它不受测力点变化的影响。


高精度测力传感器在选用过程中普通要思索以下问题:

一、装置请求,有些场所就直合适某种特定的称重传感器。

二、运用环境条件,如需密封、防爆等。

三、传感器的精度等级。精度等级通常由弹性体构造决议,以及处置过程中能否有线性补偿。

四、传感器的量程范围。预算被测物体的最大重量在几,要想取得较准备的丈量数值普通选择的量程是被测体最大重量的2到2.5倍。

五、传感器运用过程受温度影响的特性和蠕变特性。
