圆柱式测力传感器
您的位置:首页 » 产品中心 » 压力传感器 » 圆柱式测力传感器
(Data.content.ContentName)

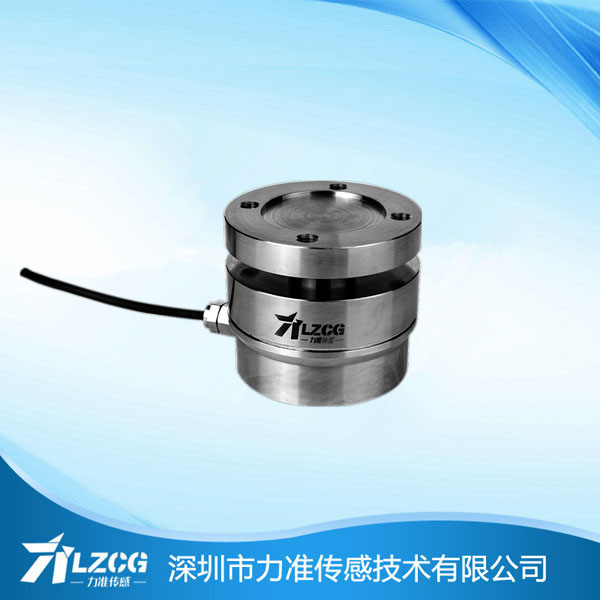

产品名称:柱式传感器LF-603

品牌:力准

型号:LF-603

量程:0-100KN

精度:0.1%F.S.

材质:铝合金/不锈钢

用途:本产品具有过载能力强的优势,主要应用于研磨、抛光、压装等领域的力值检测。
咨询热线:0755-89233819
  • 产品简介
  • 外形尺寸
  • 技术参数

  产品特点及用途:

  特点:

  ◆LF-603采用高精度电阻应变式原理

  ◆可满足 9.8N~100KN范围内的力测量。

  ◆不锈钢材料,密封焊接,防油、防水、耐腐蚀

  ◆磨合结构设计,压式承载,安装使用方便灵活。

  ◆安全防爆型产品,可用于恶劣环境及危险性场合。

  ◆铝合金/不锈钢材料

  ◆体积小巧,外型美观

  ◆动态响应频率高,高精度

  用途:

  力准传感提供的柱式传感器具有高精度、高动态响应、体积小等特点。不锈钢材质适合于大量程测试。

  本产品是由我司自助生产,铂丝应变计、禁锢螺母出线方便拆卸,能适应各种环境。

  毫伏信号输出,我司可帮忙配置放大器,显示仪表,出厂前也会完成校准并提供测试报告。

  本产品具有过载能力强的优势,主要应用于研磨、抛光、压装等领域的力值检测。


  其他信息:

  如您有其他的需要,如量程、尺寸、安装位置、内置变送器等其他要求,请于我们联系,我们可为您量身定做。也欢迎您来我司莅临指导。

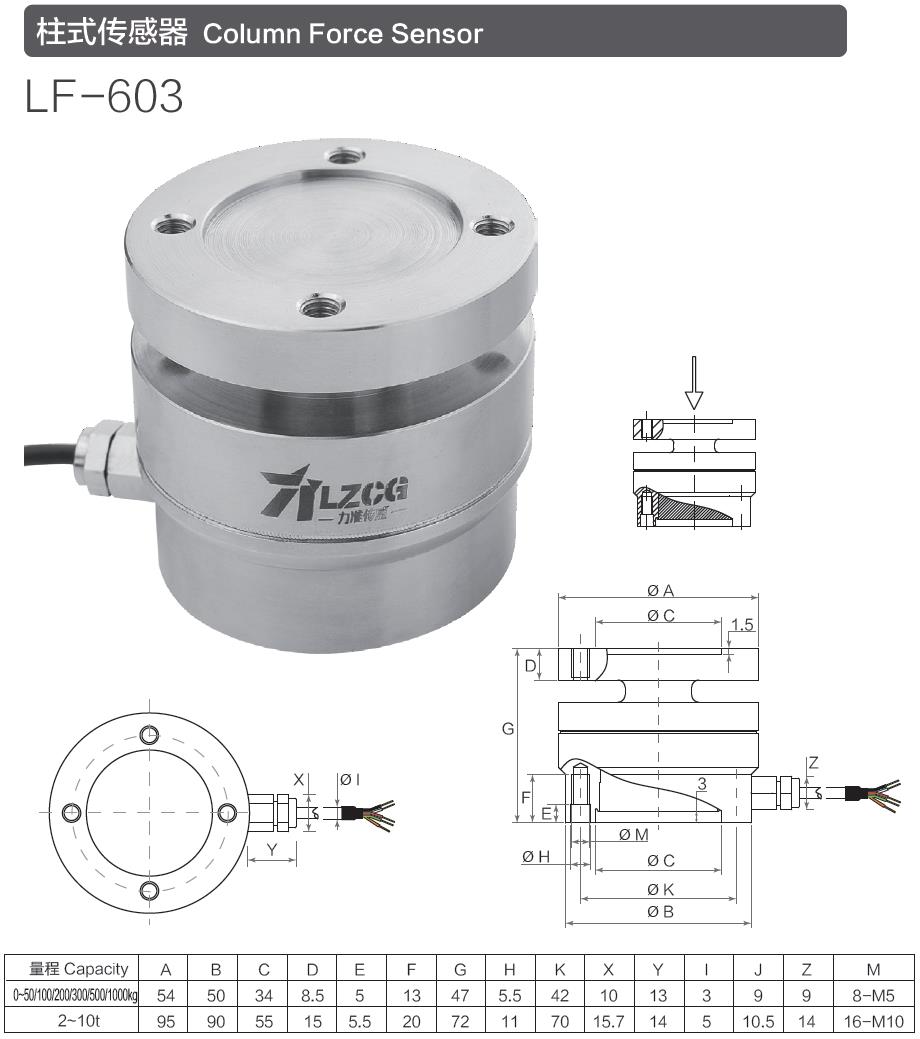

Range A B C D E F G H K X Y I J Z M Weight
0.5-10KN 54 50 34 8.5 5 13 47 5.5 42 10 13 3 9 9 8-M5
20~100KN 95 90 55 15 5.5 20 72 11 70 15.7 14 5 10.5 14 16~M10

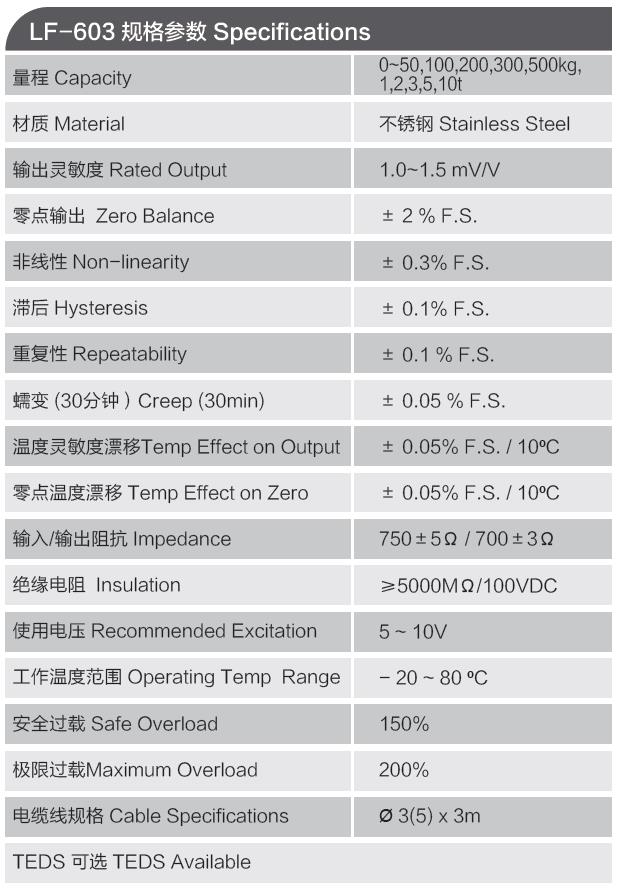

 Capacity

0-100KN

材质 Material

不锈钢Stainless Steel

输出灵敏度 Rated Output

1.0~1.5mV/V

输出电阻  Output Impedance

700± 3Ω

零点输出  Zero Balance

± 2 % F.S.

绝缘电阻  Insulation

≥5000MΩ/100VDC

非线性 Non-linearity

0.1-0.5% F.S.

使用电压 Recommended Excitation

5-10V

滞后 Hysteresis

0.1-0.5% F.S.

最大使用电压 Maximum Excitation

15V

重复性 Repeatability

0.1-0.5% F.S.

温度补偿范围

Compensated Temp Range

- 10 ~ 60

蠕变 30分钟)Creep (30min)

0.1% F.S.

工作温度 范围

Operating Temp  Range

- 20 ~ 80℃

温度灵敏度漂移Temp Effect on Output

0.05% F.S. / 10

安全超载 Safe Load Limit

200%

零点温度漂移

Temp Effect on Zero

0.05% F.S. / 10

极限超载 Ultimate Load Limit

300%

输入电阻 Input Impedance

750±5Ω

电缆线尺寸 Cable Size

φ3-5x 3m

电缆线连接方式Wire Connection

Ex + :  Red;   Ex - :  Black; Sig + : 绿 Green; Sig - :  White




发布时间:2018-11-21
