滑道锁扭力传感器测试系统
发布时间:2018-11-22点击率:2306

滑道锁扭力传感器测试系统


该软件是主要是处理分析滑道锁在测试工作过程中的旋转角度及扭矩,还有相应测试点的受力情况。

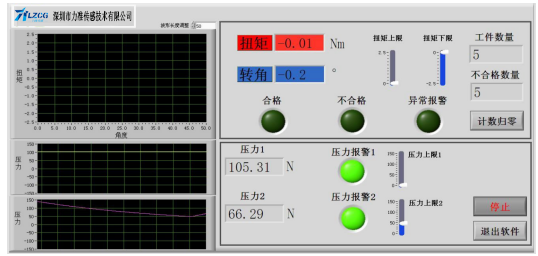

该界面左边为波形显示图,分别为角度与扭矩的 XY 波形图、压力 显示图、

压力 显示图,并且右边有相对应的数值显示,其中角度与扭矩的 XY 波形图的右上角有一个波形长度调整的数值输入框,用来调整 XY 波形图的采样点长度。

扭矩测试上下限设置。界面上有两个数值滑动杆分别用来设置扭矩上限和扭矩下限功能。在测试系统运行过程中,如在某次产品测试周期中扭矩超越了滑动杆设置的上限值或下限值,则在完成该次产品测试后,不合格指示灯点亮一秒, 同时不合格数量加以一;如在某次产品测试周期中扭矩都没有超越滑动杆设置的上限值以及下限值,则在完成该次产品测试后,合格值示灯点亮一秒,同时合格数量加一。报警指示灯显示在产品测试过程中传感器是否过载或不正常工作,有则报警显示灯点亮,没有则不亮。

压力报警设置。界面上有一个数值滑动杆用来设置压力上限,当压力 或压

力 有超越压力报警设置的上限值,则压力报警指示灯点亮,否侧不点亮。

运行过程。本软件一打开即表示运行,开始测试工作。软件菜单栏有软件和帮助这两个选项,其中软件这一选项有三个下拉菜单,分别为运行、停止和退出。而且界面上也有退出软件按钮,和一个计数清零按钮。当按下计数清零按钮时,工作数量和不合格数量同时清零,同时后台保存之前的工作数量和不合格数量值;当按下退出软件按钮时,系统自动保存波形长度调整值、报警上限、报警下限值、工作数量值、不合格数量值和压力上限值,作为下一次启动软件的初始值, 同时退出软件。


相关标签: 扭力传感器 力传感器
发布时间:2018-11-22
