铝板间超小间隙测试方案
发布时间:2018-11-22点击率:2886

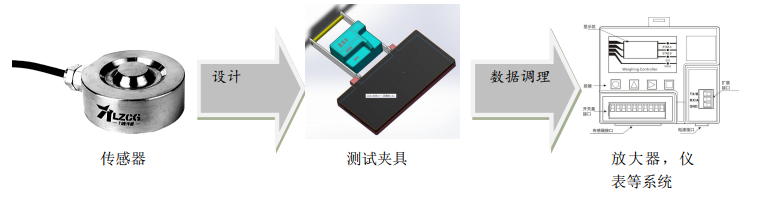

  一、方案配置流程





  二、系统功能

  该测试方案是采用传感器受力总和不变的原理,利用 2 个单压式传感器构建出的。传感器分布在 300*150 的中心对称的位置,确保受力

  平衡,保证客户铝板局部压强平衡,2 个传感器出来信号,由双通道仪表做数据处理, 最后仪表分别显示出当前值。

  三、主要板块描述

  1、夹具

  传感受力面为 300*150mm。该方案鉴于 4 个传感器常出现一个传感器出于空载的现象,特别的减少 2 个传感器的使用,使得每个传感器都处于受力均匀的状态,彻底根除传感器集联带来的精度下降问题。传感器两边用夹具,使 2 个传感器受力平衡,同时与铝板接触面也按标准增大。对被测设备进行有效保护。2 个传感器,均匀分布在夹具对称位置, 详细的参考结构图。产品受力面总高度为 27mm。

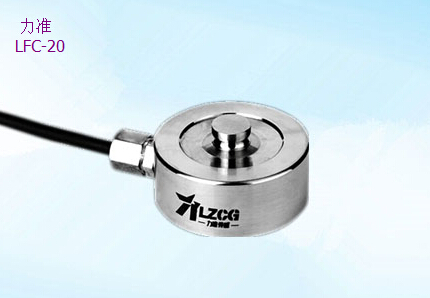

  2、单压力传感器





  单压力传感器是 LFC-20力传感器,量程为 500kg。主要工作原理是传感器内部弹性体在外力作用下产生弹性形变,使电阻应变片也随同产生形变,电阻应变片变形后,它的阻值将发生变化,再经相应的测量电路把这一电阻变化转换为电压信号,从而完成了将外力变换为电信号的过程。

  l 主要参数:

  l 温度补偿,小直径,密封良好,压向受力

  l 量程:5-500kg

  l 精度等级:0.1%F.S

  l 输出灵敏度:1.0-1.5mV/V

  l 工作温度范围:-20 ~ 80℃

  l 激励电压:3-5 VDC

  l 安全过载:120%

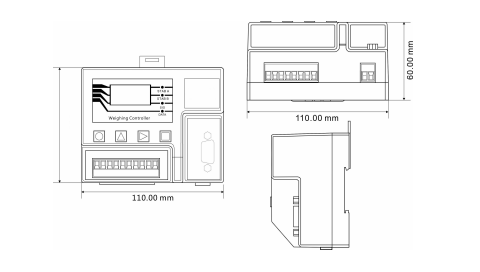

  3、仪表





  称重显示器是针对工业现场需要进行重量检测的场合而开发生产的一种小型变送器。该变送器具有体积小巧、性能稳定、操作简单适用的特点。可广泛应用于:混泥土搅拌及沥青混合料设备、冶金高炉、转炉及化工、饲料的重量控制等场合。

  主要特性:

  l 防外部漏电式 pvc 壳体设计,体积小、造型美观、方便适用

  l 适用于所有电阻应变桥式称重传感器

  l 全面板数字标定,过程简单,方便直观

  l 数字滤波功能

  l 自动零位跟踪功能

  l 上电自动清零功能

  l 双向隔离串行口功能,具有 RS485/RS232,方便与上位机通讯

  l 可通过串行口标定

  l 二路独立高速、高精度重量数据采集

  l PROFIBUS 总线功能(选配件)

  技术参数:

  l 供电电源:24VDC(无内置电源)

  l 传感器电源:DC5V,200mA(MAX)

  l 输入阻抗:10MΩ

  l 零点调整范围:0.02~8mV(传感器为 2mV/V)

  l 输入灵敏度:0.1uV/d

  l 输入范围:0.02~10mV(传感器为 2mV/V)

  l 转换方式:Sigma - Delta

  l A/D 转换速度:120/240/480 次/秒

  l 非线性:0.01% F.S

  l 增益漂移:10PPM/℃

  l 最高显示精度:1/100000

  四、应用与服务

  该测试系统是针对室外环境做的设备。使用过程中如出现问题,可以及时联系我们。
