产品名称:轴销传感器LF-39

不锈钢材料,悬臂式双剪切式结构,可内置放大器,模拟量输出4-20mA,0~5V,0~10V
应用:塔机,吊车装载销轴部分,代替销轴的作用,防止超载,机器在使用过程中安全监测。
咨询热线:0755-89233819
  • 产品简介
  • 外形尺寸
  • 技术参数

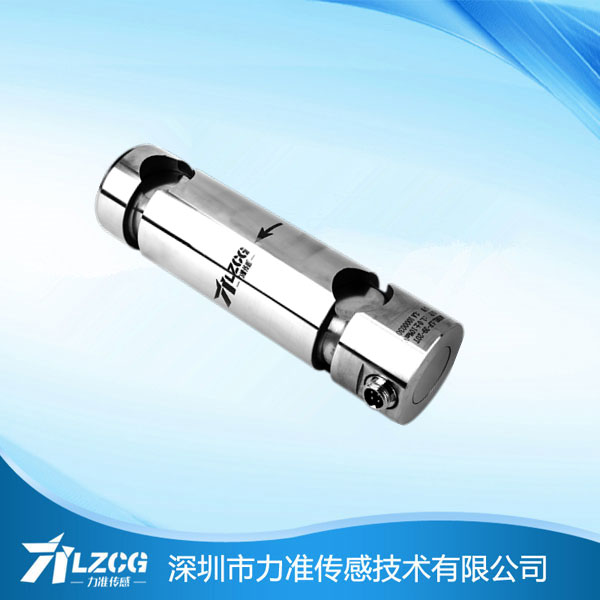

轴销传感器LF-39






产品特点及用途:


不锈钢材料,悬臂式双剪切式结构,可内置放大器,模拟量输出4-20mA,0~5V,0~10V

应用:塔机,吊车装载销轴部分,代替销轴的作用,防止超载,机器在使用过程中安全监测。

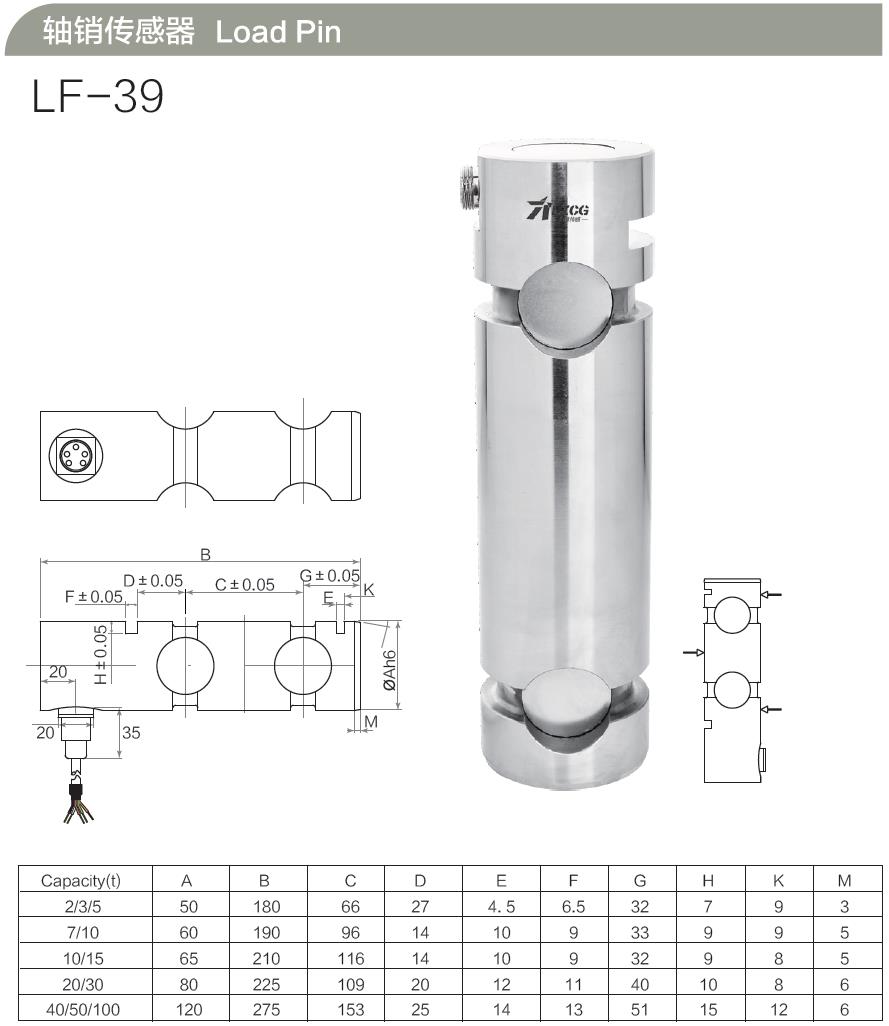

产品量程及尺寸图纸:




Range(t) A B C D E F G H K M Weight
2,3,5 50 180 66 27 4.5 6.5 32 7 9 3
7,10, 60 190 96 14 10 9 33 9 9 5
10,15 65 210 116 14 10 9 32 9 8 5
20,30 80 225 109 20 12 11 40 10 8 6
40,50,100 120 275 153 25 14 13 51 15 12 6

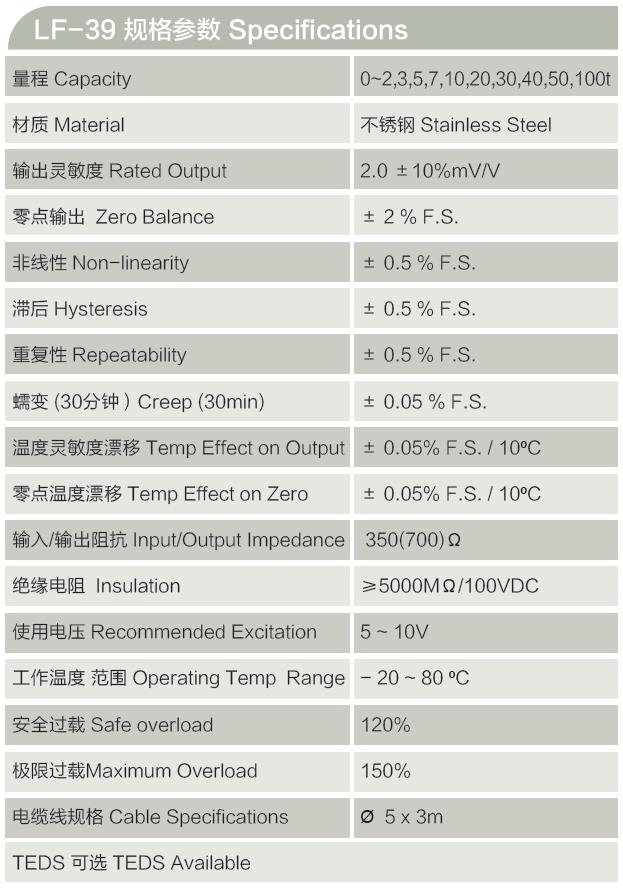

产品主要的技术参数:


 Capacity

0~2,3,5,7,10,20,30,40,50,100t

材质 Material

不锈钢Stainless Steel

输出灵敏度 Rated Output

1.0±10%mV/V

输出电

350 or 700± 3Ω

零点输出  Zero Balance

± 2 % F.S.

绝缘电阻  Insulation

≥5000MΩ/100VDC

非线性 Non-linearity

0.5% F.S.

使用电压 Recommended Excitation

5-10V

滞后 Hysteresis

0.5% F.S.

最大使用电压 Maximum Excitation

15V

重复性

Repeatability

0.5% F.S.

温度补偿范围

Compensated Temp Range

- 10 ~ 60

蠕变 30分钟)

Creep (30min)

0.5% F.S.

工作温度 范围

Operating Temp  Range

- 20 ~ 80℃

温度灵敏度漂移Temp Effect on Output

0.05% F.S. / 10

安全超载

Safe Load Limit

150%

零点温度漂移

Temp Effect on Zero

0.05% F.S. / 10

极限超载

Ultimate Load Limit

300%

输入电阻 Input Impedance

750±5Ω

电缆线尺寸 Cable Size

φ5x 3m

TEDS 可选



其他信息:



如您有其他的需要,如量程、尺寸、安装位置、内置变送器等其他要求,请于我们联系,我们可为您量身定做。

也欢迎您来我司莅临指导。


力准传感器

产品主要的技术参数:


 Capacity

0~2,3,5,7,10,20,30,40,50,100t

材质 Material

不锈钢Stainless Steel

输出灵敏度 Rated Output

1.0±10%mV/V

输出电

350 or 700± 3Ω

零点输出  Zero Balance

± 2 % F.S.

绝缘电阻  Insulation

≥5000MΩ/100VDC

非线性 Non-linearity

0.5% F.S.

使用电压 Recommended Excitation

5-10V

滞后 Hysteresis

0.5% F.S.

最大使用电压 Maximum Excitation

15V

重复性

Repeatability

0.5% F.S.

温度补偿范围

Compensated Temp Range

- 10 ~ 60

蠕变 30分钟)

Creep (30min)

0.5% F.S.

工作温度 范围

Operating Temp  Range

- 20 ~ 80℃

温度灵敏度漂移Temp Effect on Output

0.05% F.S. / 10

安全超载

Safe Load Limit

150%

零点温度漂移

Temp Effect on Zero

0.05% F.S. / 10

极限超载

Ultimate Load Limit

300%

输入电阻 Input Impedance

750±5Ω

电缆线尺寸 Cable Size

φ5x 3m

TEDS 可选
