产品名称:轴销传感器LF-57

不锈钢材料,悬臂式双剪切式结构,可内置放大器,模拟量输出4-20mA,0~5V,0~10V
应用:塔机,吊车装载销轴部分,代替销轴的作用,防止超载,机器在使用过程中安全监测。
咨询热线:0755-89233819
  • 产品简介
  • 外形尺寸
  • 技术参数

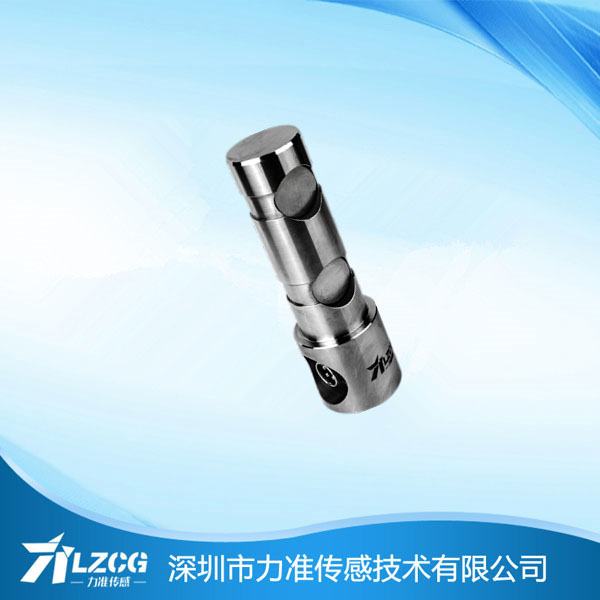

轴销传感器LF-57



产品特点及用途:


不锈钢材料,悬臂式双剪切式结构,可内置放大器,模拟量输出4-20mA,0~5V,0~10V

应用:塔机,吊车装载销轴部分,代替销轴的作用,防止超载,机器在使用过程中安全监测。

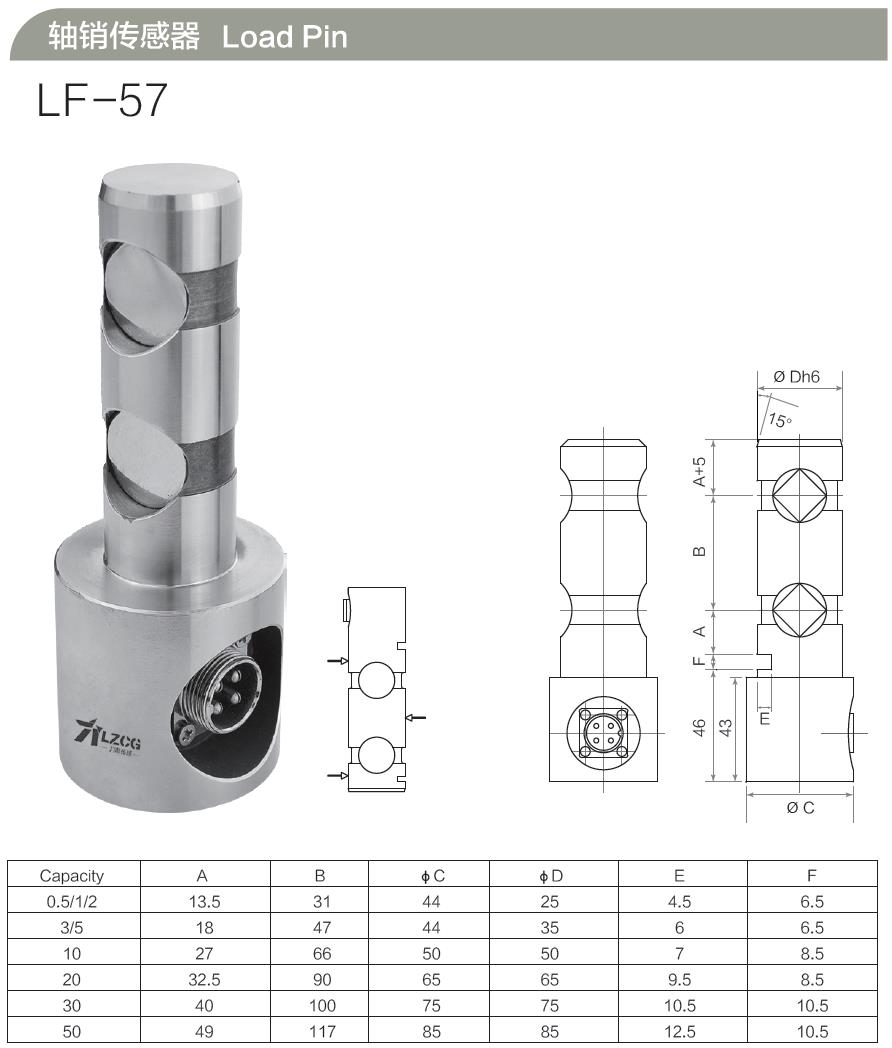

产品量程及尺寸图纸:






Range(t) Size Weight
A B φC φD E F
0.5,1,2 13.5 31 44 25 4.5 6.5
3,5 18 47 44 35 6 6.5
10 27 66 50 50 7 8.5
20 32.5 90 65 65 9.5 8.5
30 40 100 75 75 10.5 10.5
50 49 117 85 85 12.5 10.5

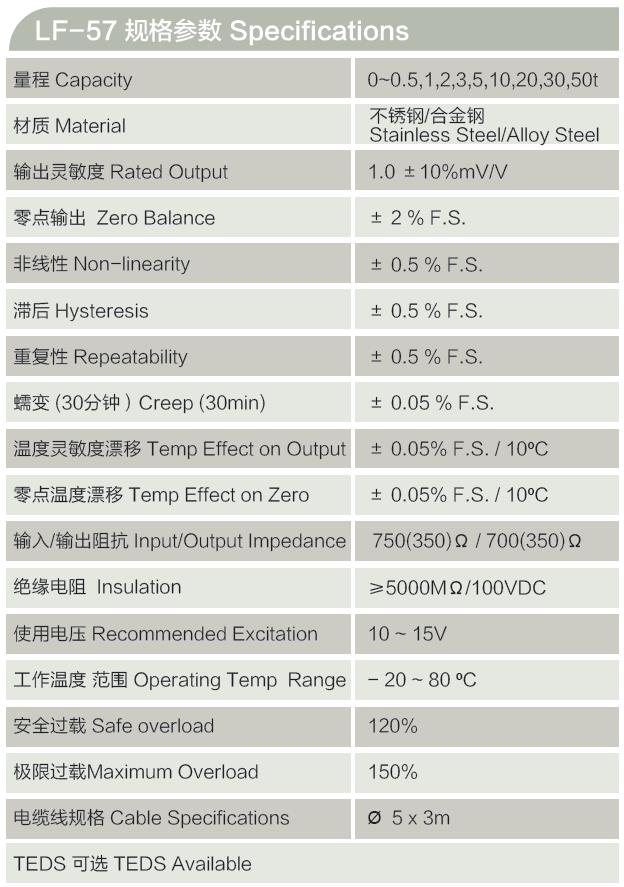

产品主要的技术参数:



 Capacity

0~0.5/1/2/3/5/10/20/30/50t

材质 Material

合金钢/不锈钢AlloydSteel/Stainless Steel

输出灵敏度 Rated Output

1.0±10%mV/V

输出电阻  Output Impedance

700(350)± 2Ω

零点输出  Zero Balance

± 2 % F.S.

绝缘电阻  Insulation

≥5000MΩ/100VDC

非线性 Non-linearity

0.5% F.S.

使用电压 Recommended Excitation

10-15V

滞后 Hysteresis

0.5% F.S.

最大使用电压 Maximum Excitation

15V

重复性 Repeatability

0.5% F.S.

温度补偿范围 Compensated Temp Range

- 10 ~ 60 ℃

蠕变 30分钟)Creep (30min)

0.1% F.S.

工作温度 范围 Operating Temp  Range

- 20 ~ 80

温度灵敏度漂移Temp Effect on Output

0.05% F.S. / 10

安全超载 Safe Load Limit

100%

零点温度漂移 Temp Effect on Zero

0.05% F.S. / 10

极限超载 Ultimate Load Limit

300%

输入电阻 Input Impedance

750(350)±10Ω

电缆线尺寸 Cable Size

φ 5x 3m

TEDS 可选



其他信息:



如您有其他的需要,如量程、尺寸、安装位置、内置变送器等其他要求,请于我们联系,我们可为您量身定做。

也欢迎您来我司莅临指导。
